Diseño de Moldes de Extrusión para Aluminio

En la industria de la extrusión de aluminio, el diseño y la fabricación de matrices son fundamentales para garantizar la calidad del producto y la eficiencia en la producción. Un diseño preciso de la matriz de extrusión minimiza las tolerancias y defectos en los productos de aluminio, por lo que un buen diseño y fabricación de matrices es esencial para el éxito del proceso.

¿Por qué elegir el diseño de matrices de Hugh?

Hugh Aluminum cuenta con un equipo de diseñadores de matrices de extrusión con amplia experiencia. Diseñamos de acuerdo a los requerimientos específicos de cada cliente, asegurando que la forma y estructura de la matriz se adapten a las necesidades de producción de los diferentes perfiles de aluminio.

Diseño a medida

Trabajamos en estrecha colaboración con nuestros clientes para comprender a fondo sus necesidades. Esto nos permite diseñar matrices que se integran perfectamente en su proceso productivo y responden a la demanda del mercado.

Proceso de diseño rápido

Utilizamos software CAD avanzado para diseñar matrices de manera ágil y precisa, acelerando el ciclo de diseño y reduciendo los tiempos de entrega.

Fabricación de matrices de extrusión de alta calidad

Hugh Aluminum dispone de maquinaria CNC de acero de alto carbono para la fabricación de matrices, cumpliendo con los requisitos más exigentes de la extrusión de aluminio. Nuestros técnicos, con más de 20 años de experiencia, fabrican cada componente bajo especificaciones exactas. Hemos diseñado y fabricado más de 3,000 matrices, por lo que podemos afrontar cualquier desafío.

Soporte integral

Desde el diseño de la matriz, pasando por la extrusión de aluminio y el tratamiento superficial, en Hugh Aluminum ofrecemos un servicio completo. Solo tienes que enviarnos el diseño de tu producto o los planos de la matriz y nosotros nos encargamos del resto.

En un sector donde la precisión es clave, Hugh Aluminum es tu aliado estratégico.

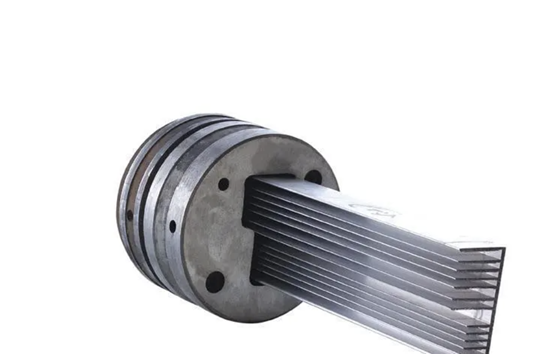

¿Qué es una matriz de extrusión de aluminio?

Estructura de la matriz

Las matrices de extrusión de aluminio están compuestas por varias partes principales:

• Matriz superior: Parte superior con orificios de extrusión y guía, controla el flujo del aluminio durante el proceso. Debe ser robusta y duradera.
• Matriz inferior: Trabaja junto a la superior para formar la cavidad de la matriz, asegurando la estabilidad y uniformidad del aluminio durante la extrusión.
• Cavidad de la matriz: Define la sección transversal final del perfil de aluminio y se personaliza según el producto del cliente.
• Sistema de guiado y posicionamiento: Mantiene alineadas las matrices superior e inferior, evitando desviaciones durante la extrusión. Incluye columnas, casquillos y pasadores de posicionamiento.
• Sistema de enfriamiento y calentamiento: En algunos casos, incorpora canales para controlar la temperatura y asegurar un proceso de extrusión estable.

Tipos de matrices

Las matrices de extrusión de aluminio se clasifican en dos grandes categorías:

• Matrices estándar: Para perfiles comunes con diseños de cavidad simples.
• Matrices complejas: Para perfiles de formas especiales, curvas o con múltiples cavidades.

¿Por qué necesitamos matrices de extrusión?

Las matrices de extrusión pueden personalizarse para adaptarse a cualquier necesidad del cliente y del mercado.

Formado de perfiles

• Perfiles cuadrados y rectangulares: Usados en construcción, mobiliario y aplicaciones estructurales.
• Tubos redondos: Aplicaciones en construcción, automoción y maquinaria.
• Perfiles de sección compleja: Formas trapezoidales, en U, en T, ideales para marcos y soportes.
• Perfiles especiales: Radiadores, conductos y soluciones específicas para diferentes industrias.

Alta precisión

• Diseño asistido por ordenador (CAD): Minimiza errores humanos y garantiza precisión en el diseño.
• Mecanizado CNC: Asegura que las dimensiones coincidan con el diseño y evita errores en procesos posteriores.

Eficiencia productiva

• Producción rápida: El aluminio se calienta y se moldea en segundos, acelerando el proceso completo2.
• Producción a gran escala: Una sola matriz puede producir grandes volúmenes de perfiles, reduciendo el tiempo por pieza.
• Producción continua: El diseño de las máquinas permite cambiar matrices sin detener la producción, minimizando tiempos muertos y desgaste de herramientas.

Versatilidad

• Multiproducto: Cambiando la matriz, se pueden fabricar diferentes tipos de perfiles en la misma máquina de extrusión.
• Respuesta rápida al mercado: El diseño de matrices permite a los fabricantes adaptarse rápidamente a las tendencias y lanzar nuevos productos, obteniendo ventaja competitiva.
• Personalización: Diseño y fabricación de matrices a medida para cada aplicación y cliente.

Las matrices de extrusión de aluminio permiten fabricar productos con precisión y velocidad, siendo imprescindibles en la producción moderna. Con calidad y capacidad de respuesta, los fabricantes pueden destacar en el mercado y satisfacer las necesidades de cada clientes.
